旋盤加工におけるポイント
6. Hカットにおける寸法公差変更による加工精度の向上

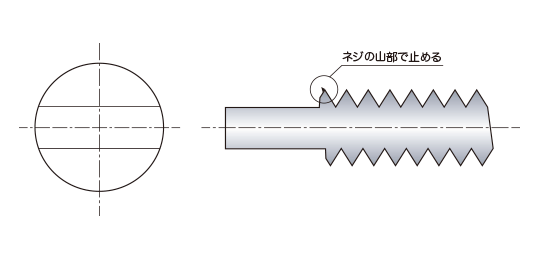

ネジ部においてHカットの加工をする場合、ネジの山部で止めるとバリになりやすく、ムダなバリ取り作業が発生してしまいます。

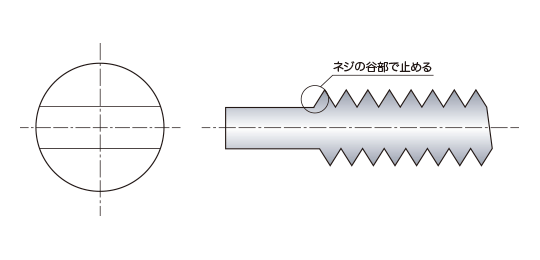

Hカットでは、ネジの谷部までに設定するとバリになりにくく、綺麗な製品に仕上がります。
ポイント
設計上問題がなければ、Hカットの長さ方向の寸法公差を幅広く持たせることによってバリを抑えることができます。
