知っておくと役に立つ設計図の書き方
3. 図面上に表面粗さの指定がない場合
表面粗さは主にバイトの送り速度で決まるのですが、少しでも速く加工しようとした場合、送り速度が速くなります。その場合、表面精度や見た目が悪くなり納入後にトラブルが発生する場合があります。

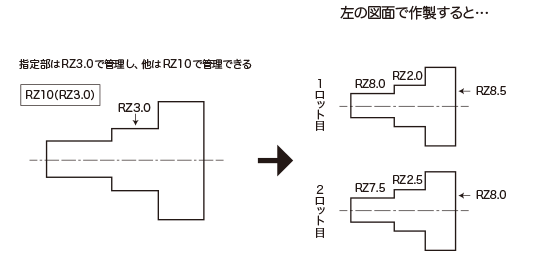

図面に表面粗さ指示を入れておくことで、見積もりの段階で送りの計算が正確になり、現実にあった加工サイクルと精度になります。ex. Rz、Ry、Ra
