知っておくと役に立つ設計図の書き方

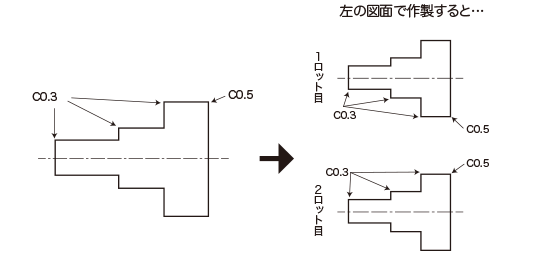

4. 図面上にC面の寸法指定がない場合
特に寸法指定がない場合は、0.1～0.3mm程度の面取りを行います。段取りのロットによってバラつきがでるため、外観で違いが出てしまいます。
C0.1とC0.3では見た目が大きく異なり、均一にしたい場合は面取りの寸法指定をする必要があります。
